Instrumentos Ópticos

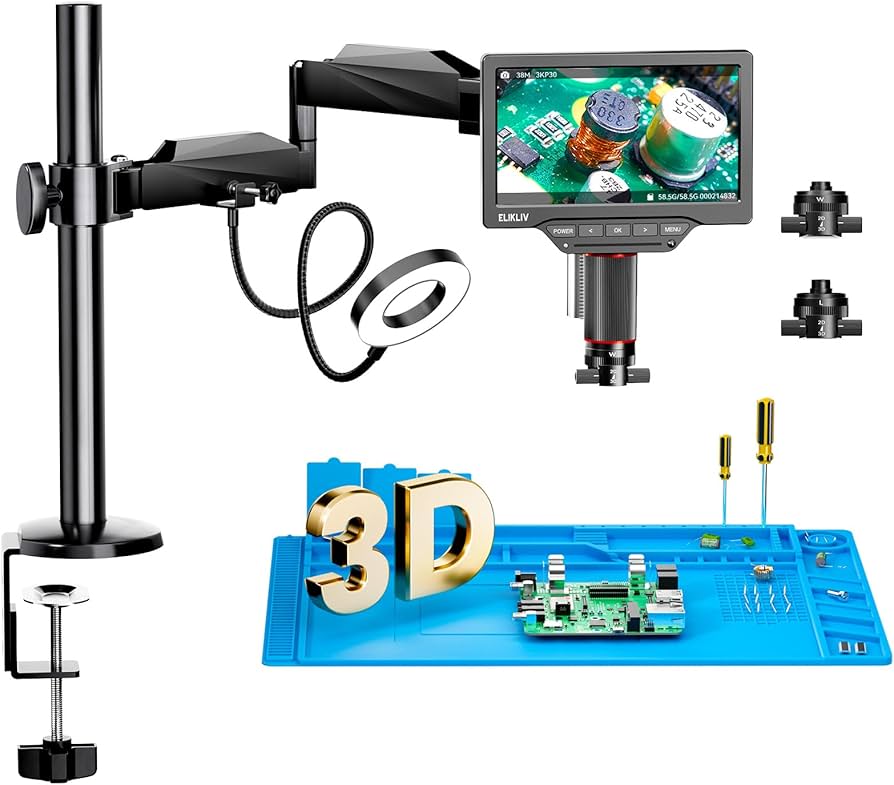

Microscopio Digital 3D

Es un instrumento óptico avanzado que combina microscopía tradicional con sensores digitales y sistemas de captura de imagen tridimensional. A diferencia de un microscopio convencional, este equipo no solo amplía la imagen, sino que reconstruye digitalmente la superficie del objeto, permitiendo medir alturas, profundidades, volúmenes y perfiles.

Es considerado un instrumento de vanguardia porque permite inspecciones que antes solo podían hacerse con máquinas de medición por coordenadas (MMC), pero con mayor rapidez y sin contacto.

¿Cómo funciona?

1. Utiliza una lente de aumento que dirige la luz hacia un sensor digital.

2. La superficie del objeto es iluminada desde diferentes ángulos por luz LED o láser.

3. El sensor capta múltiples imágenes desde distintos planos.

4. Un software avanzado de reconstrucción 3D calcula la distancia entre la lente y los diferentes puntos de la superficie.

5. El resultado es un modelo 3D que muestra detalles como rugosidad, defectos, rayones o deformaciones. Además, permite hacer mediciones sin contacto, lo cual evita daños en piezas delicadas.

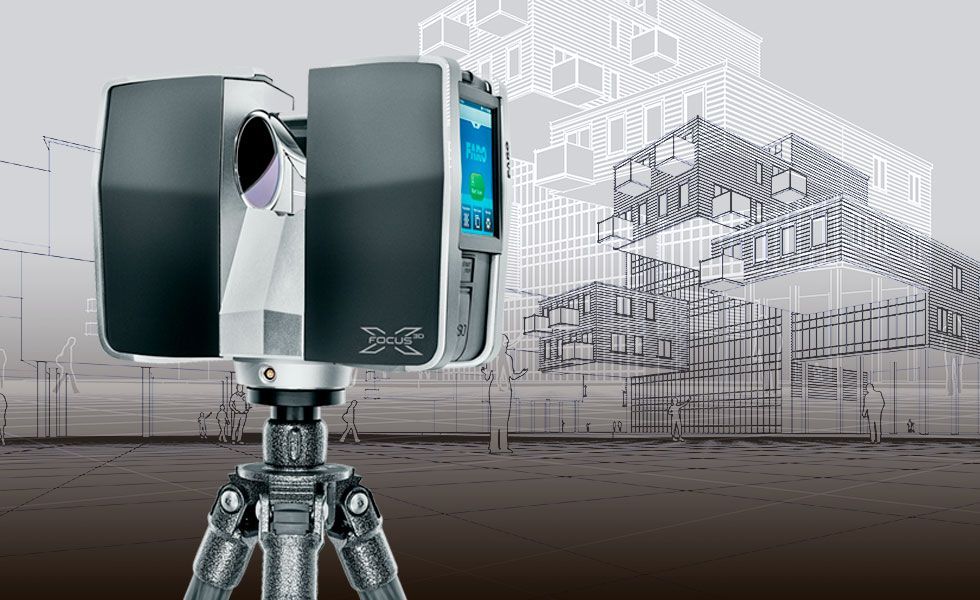

Escáner Láser 3D

Es un instrumento óptico que registra la forma tridimensional de un objeto o estructura mediante un rayo láser. Se usa para crear modelos digitales de alta precisión, empleados en ingeniería inversa, diseño industrial y análisis de deformaciones.

Este tipo de escáner se considera tecnología avanzada porque reemplaza procesos manuales de medición y crea réplicas digitales exactas de objetos.

Funcionamiento:

1. El dispositivo emite un haz láser hacia la superficie del objeto

2. El láser rebota y regresa al sensor del escáner.

3. Miles o millones de puntos (llamados "nube de puntos") se registran por segundo.

4. Un software reconstruye esos puntos como un modelo 3D hiperrealista.

5. Este método permite detectar deformaciones de micras y modelar objetos complejos sin tocarlos.

Aplicaciones:

• Ingeniería inversa:

• Control dimensional:

• Diseño industrial y prototipado:

• Arquitectura e infraestructura:

• Industria automotriz:

• Patrimonio cultural:

• Medicina:

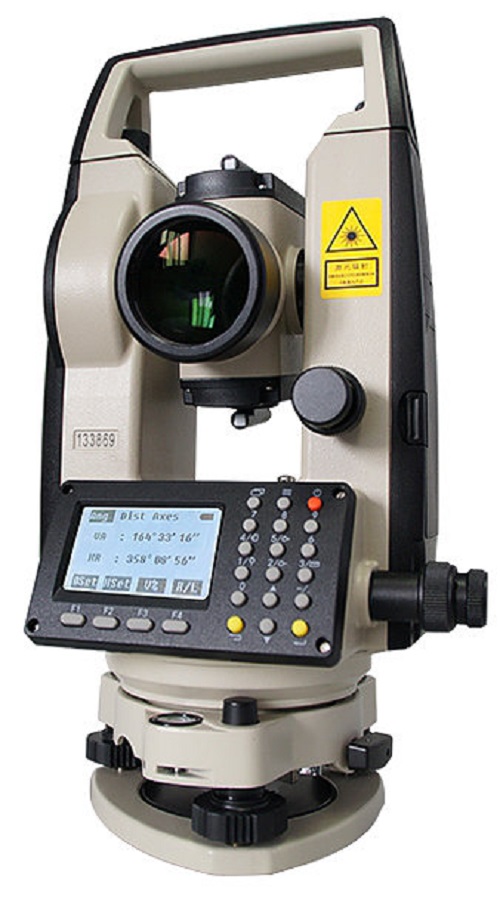

Teodolito Electrónico

Es un instrumento óptico y electrónico utilizado para medir con alta exactitud los ángulos horizontales y verticales en aplicaciones de construcción, topografía y alineación industrial.

Se considera moderno porque reemplaza al teodolito mecánico tradicional, integrando un procesador y pantalla digital que reduce errores.

¿Cómo funciona?

1. El usuario apunta la lente hacia un punto de referencia.

2. El sistema óptico amplía la imagen para lograr precisión.

3. Los sensores internos (generalmente codificadores angulares) detectan:

   • Rotación horizontal

   • Rotación vertical

4. Un microprocesador convierte esos movimientos en valores numéricos.

5. La pantalla digital muestra lecturas instantáneas y se pueden almacenar los datos.

Además, su software corrige automáticamente errores humanos como mala lectura o movimiento del equipo.

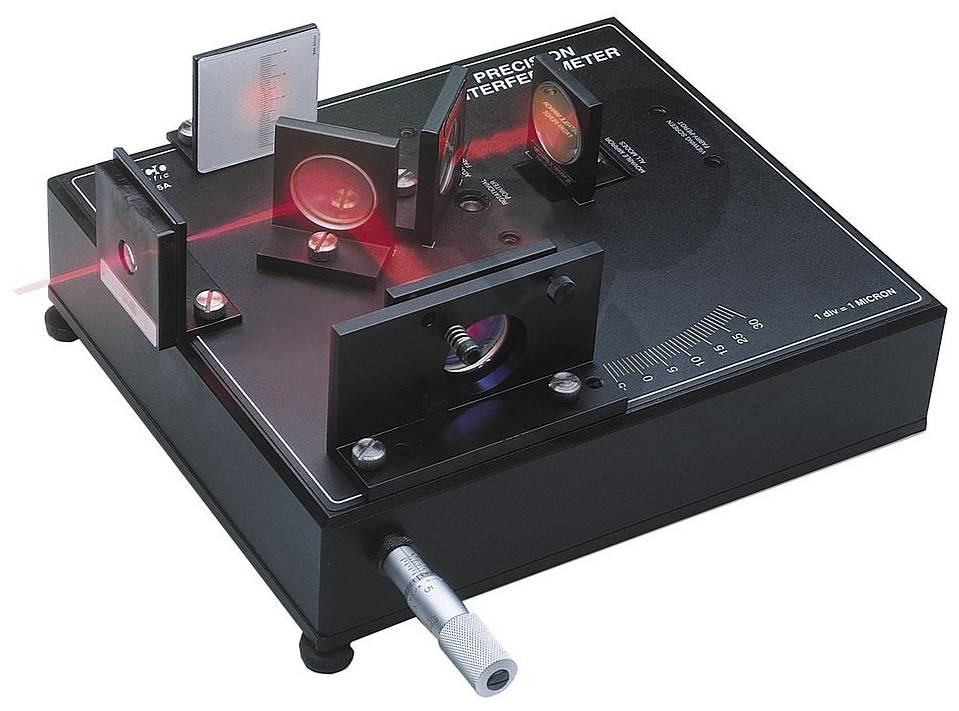

Interferómetro Óptico

Es un instrumento óptico que mide con extrema precisión longitudes, superficies, microdeformaciones y vibraciones mediante el análisis de interferencia de luz.
Es uno de los equipos más sensibles del mundo, capaz de detectar variaciones menores que la milésima del diámetro de un cabello.

Funcionamiento:

1. El instrumento divide un rayo de luz en dos haces.

2. Uno de los haces rebota en un espejo de referencia.

3. El otro rebota en la superficie que se está midiendo.

4. Ambos haces se vuelven a combinar.

5. Si la superficie tiene deformaciones, los haces vuelven con fases distintas.

6. Un patrón de interferencias aparece como franjas claras y oscuras.

7. Ese patrón es analizado matemáticamente para calcular la forma, planitud o elevación.

Aplicaciones:

• Fabricación de óptica avanzada:

• Calibración metrológica:

• Industria de semiconductores:

• Medición de vibraciones:

• Investigación científica:

• Nanotecnología:

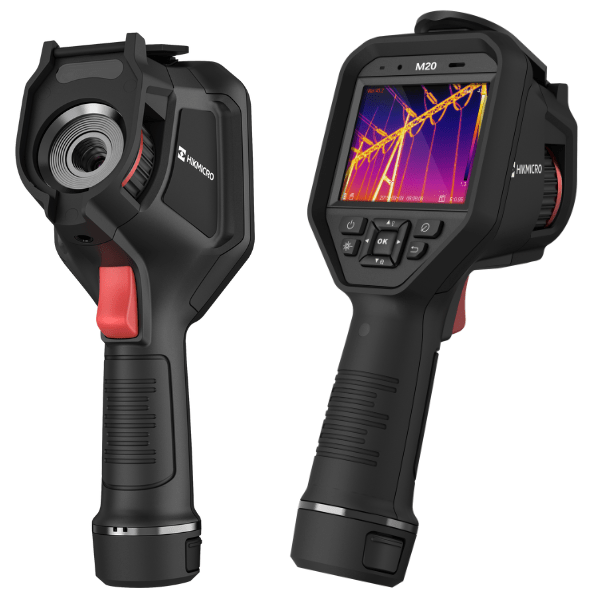

Cámara Termográfica Infrarroja

Es una cámara que transforma radiación infrarroja en imágenes visibles.
Permite ver temperatura, detectar fugas térmicas, fallas eléctricas y zonas sobrecalentadas sin contacto.

¿Cómo funciona?

1. Todos los objetos emiten radiación infrarroja de acuerdo con su temperatura.

2. La cámara posee un sensor IR (bolómetro o microbolómetro).

3. Este sensor detecta la energía infrarroja emitida por cada punto de la superficie.

4. La convierte en una señal eléctrica.

5. Un procesador traduce esas señales en una imagen de color denominada termografía.

6. Los colores representan temperaturas:

   • Rojo/amarillo: zonas calientes

   • Azul: zonas frías
