Instrumentos Esfuerzo Mecánico
Estos instrumentos miden la deformación o esfuerzo interno que experimenta un material cuando se le aplica una carga, ya sea tensión, compresión, flexión o torsión.
Estos sirven para analizar la resistencia de materiales, monitorear estructuras, evitar fallas mecánicas y realizar pruebas de laboratorio en ingeniería.

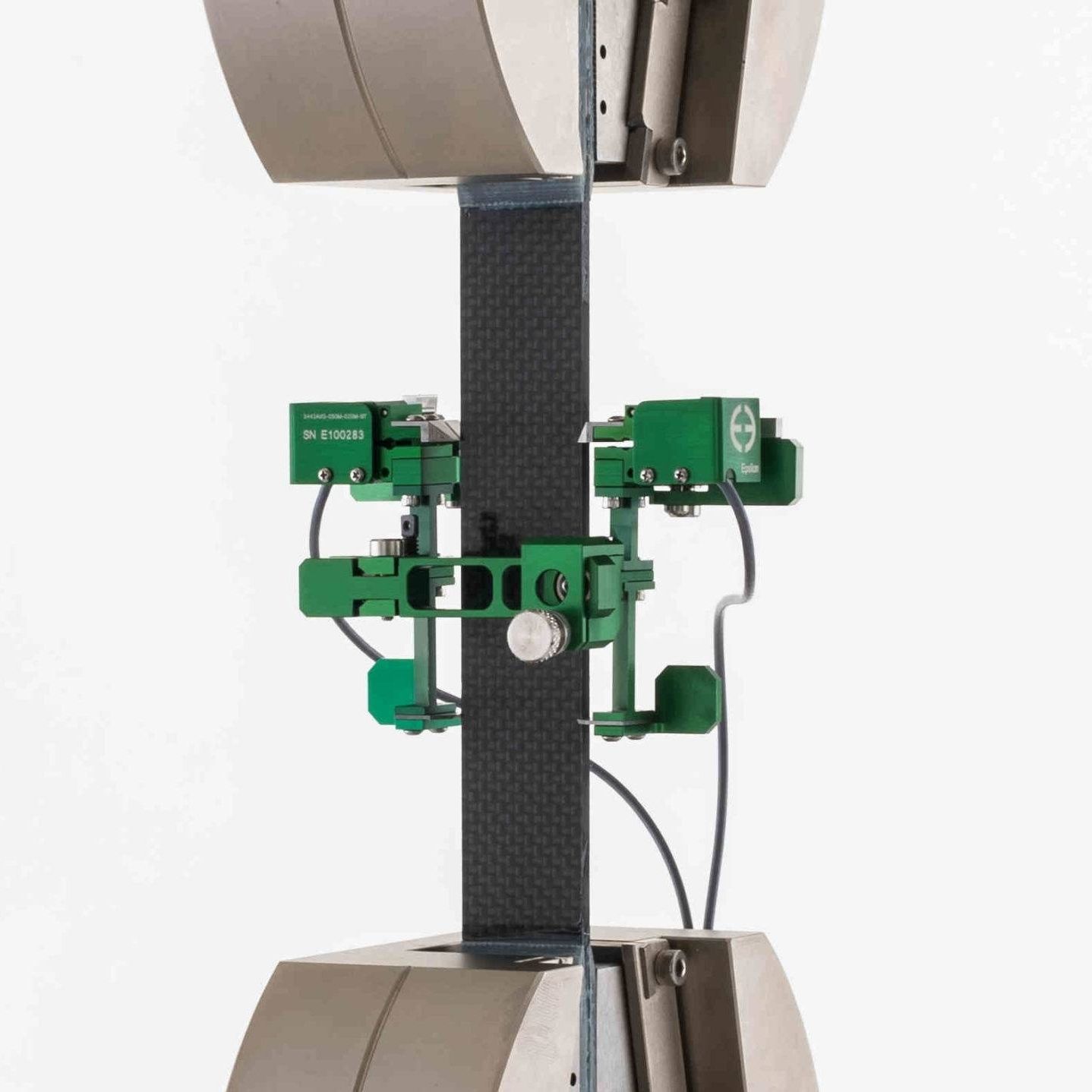

Extensómetro
Es un instrumento usado para medir deformaciones (alargamiento o contracción) en un material sometido a carga. El cual sirve para realizar ensayos mecánicos y obtener propiedades como módulo de elasticidad, límite de fluencia y resistencia.
Se considera un instrumento de vanguardia, ya que los extensómetros modernos usan tecnología óptica o electrónica de alta resolución; Pueden medir deformaciones mínimas con precisión micrométrica y algunos modelos no necesitan contacto, usando láser o cámaras digitales avanzadas.
Funcionamiento
Se coloca en la probeta y detecta el cambio de longitud cuando se aplica carga. Dependiendo del tipo (mecánico, óptico o electrónico), mide la variación y la envía al sistema de registro.
Aplicaciones en la industria
- Metalurgia: Determina el comportamiento mecánico de aceros y aleaciones.
- Construcción: Mide deformación en barras de acero o concreto para certificación.
- Investigación: Se usa en laboratorios de materiales para pruebas científicas.
Galga Extensométrica
Un pequeño sensor que mide microdeformaciones en una superficie mediante cambios en resistencia eléctrica. Este permite cuantificar esfuerzos y deformaciones con alta precisión.
Se considera un instrumento de vanguardia, Ya que su tamaño extremadamente pequeño permite instalarlos en casi cualquier pieza o estructura, Son indispensables en monitoreo estructural inteligente (puentes, aeronaves, maquinaria). Las galgas modernas son resistentes a temperatura, humedad y vibración, manteniendo exactitud.
Funcionamiento
La deformación del material hace que la galga cambie su resistencia. Un circuito de acondicionamiento traduce este cambio en una medida de deformación.
Aplicaciones en la industria
- Ingeniería civil: Monitorea deformaciones en puentes, columnas y vigas.
- Aeronáutica: Mide esfuerzos en alas, fuselajes y piezas estructurales.
- Manufactura: Verifica cargas en máquinas y estructuras.
