Instrumentos Mecánicos

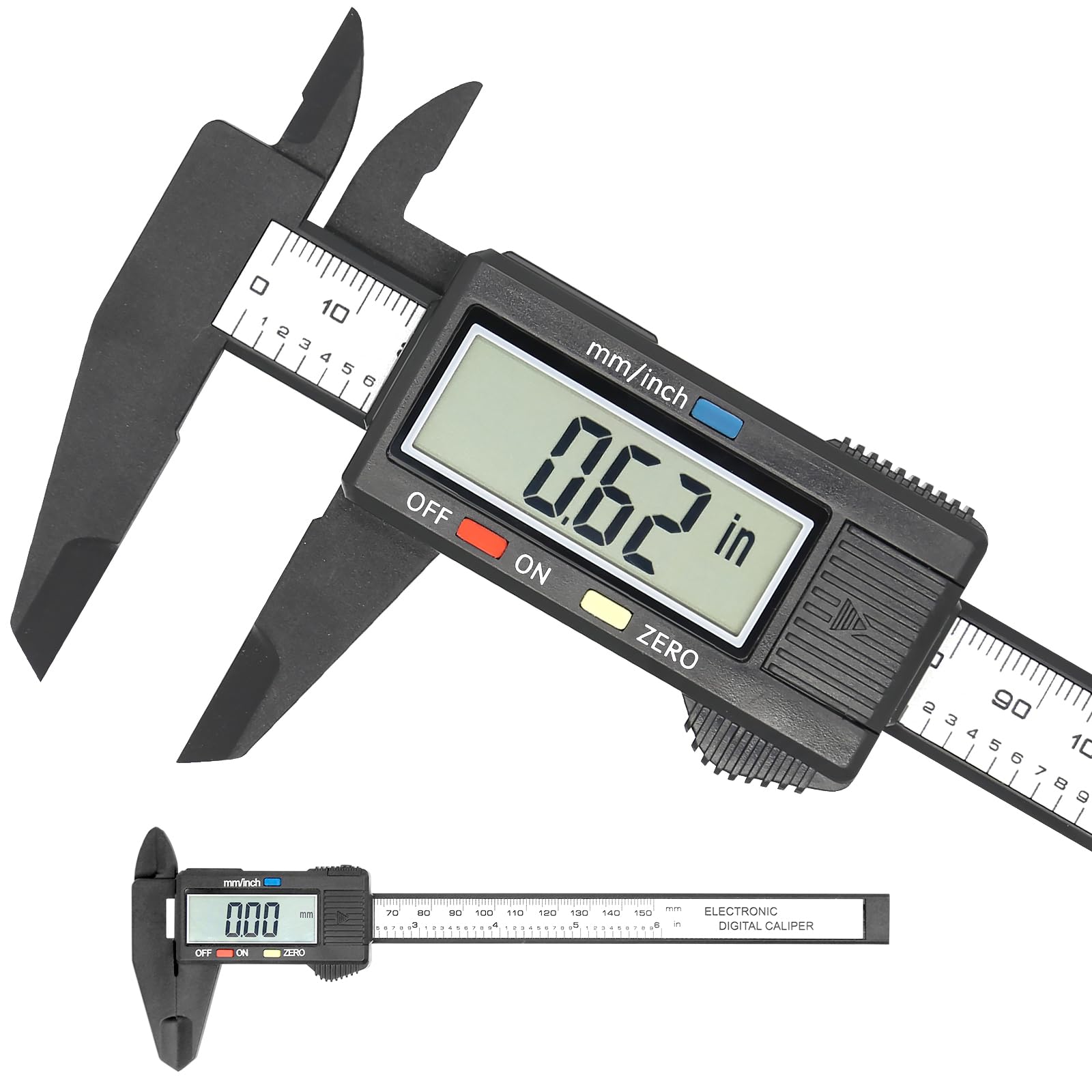

 Vernier Digital

Instrumento de medición lineal utilizado para obtener dimensiones internas, externas y profundidades con exactitud entre 0.01 y 0.02 mm.
Es una versión modernizada del vernier tradicional, integrando electrónica y una pantalla LCD.

Funcionamiento:

1. Cuando las mandíbulas se mueven, un sensor electrónico (capacitivo o inductivo) detecta el desplazamiento.

2. La variación en el campo eléctrico o magnético se traduce en una señal.

3. Un microcontrolador interpreta esa señal y la transforma en una medida numérica.

4. La lectura aparece en la pantalla digital.

Aplicaciones:

• Medición de piezas en manufactura:

• Talleres mecánicos:

• Ingeniería industrial:

• Fabricación de moldes y matrices:

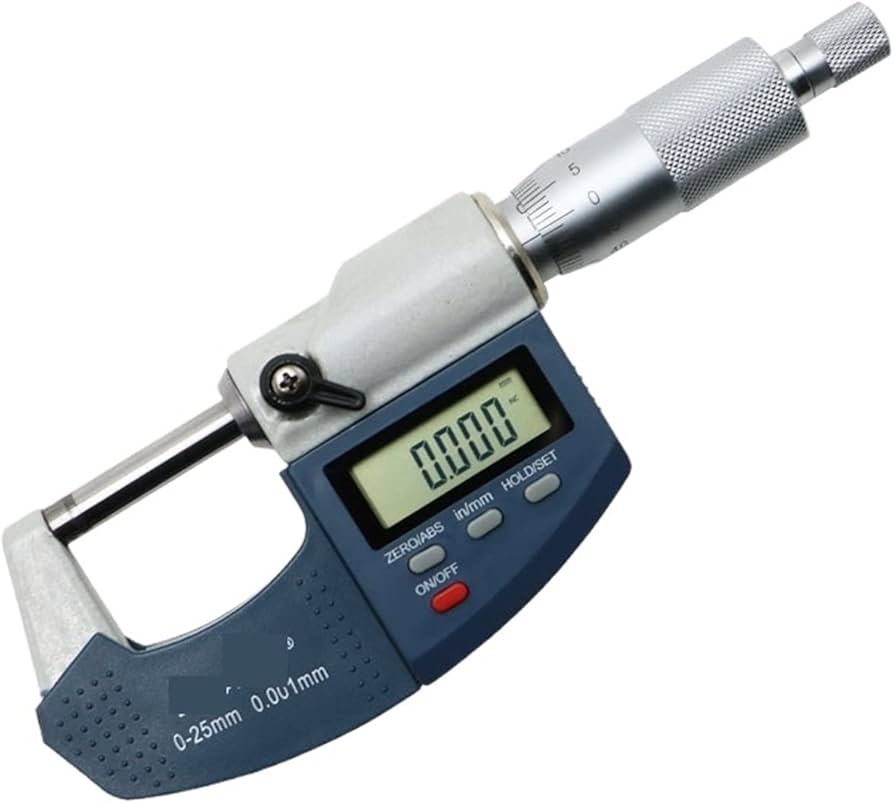

 Micrómetro Digital

Es un instrumento de alta precisión para medir espesores y diámetros pequeños con resolución de hasta 0.001 mm.
Su diseño permite mayor precisión que el vernier.

Funcionamiento:

1. La medida se muestra digitalmente.

2. Un sensor electrónico detecta la posición del tambor con respecto al yunque.

3. Esto permite desplazamientos muy pequeños y controlados.

4. El tornillo micrométrico avanza mediante un paso de rosca extremadamente fino.

Aplicaciones:

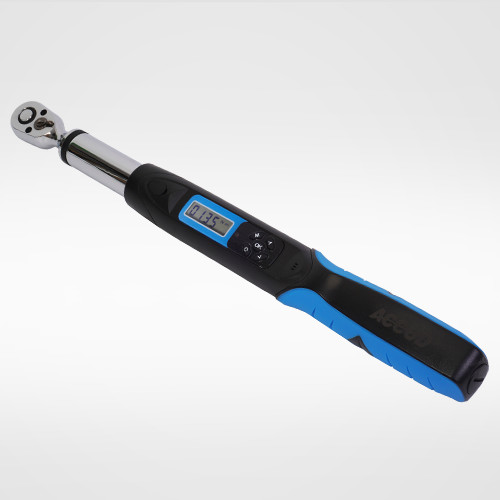

 Torquímetro Digital

Herramienta que mide la fuerza de torsión aplicada a tornillos, pernos o ejes.
Permite asegurar que una pieza mecánica quede ajustada con el torque exacto recomendado.

Funcionamiento:

1. Se muestra en pantalla y puede emitir alarmas cuando se alcanza el torque fijado.

2. Una placa electrónica interpreta el cambio como un valor de torque.

3. Esa deformación cambia su resistencia eléctrica.

4. Cuando se aplica torsión, el sensor se deforma mínimamente.

5. Tiene en su interior un sensor strain gauge (galga extensométrica).

Aplicaciones:

• Control de calidad de alta precisión:
  Medición de espesores, diámetros internos y externos con extrema exactitud.

• Industria automotriz:
  Medición de pistones, válvulas, ejes y piezas críticas.

• Metalurgia:
  Medición de materiales antes y después de procesos como torneado o rectificado.

• Aeronáutica:
  Componentes que requieren tolerancias mínimas.

• Investigación y desarrollo:
  Ensayos de materiales, nanotecnología y microfabricación.

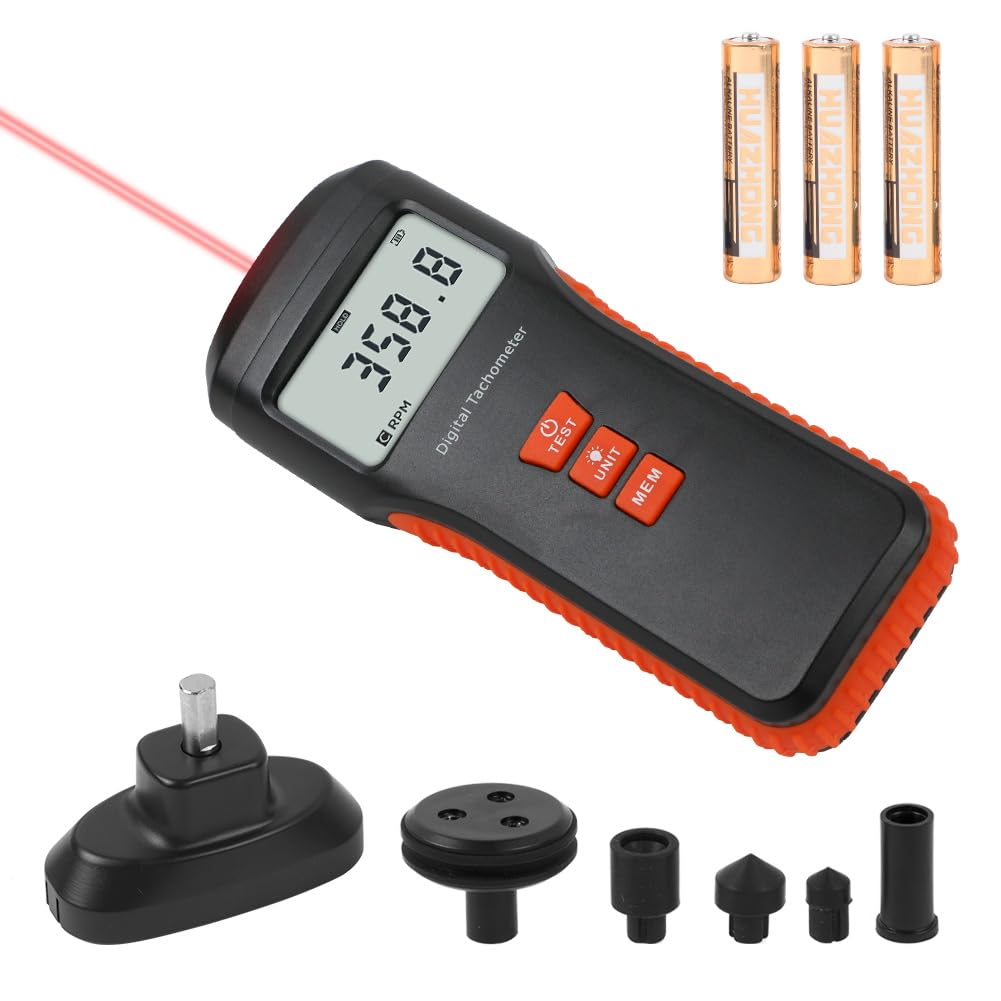

 Tacómetro Digital

Es un instrumento que mide la velocidad de rotación de un eje, ventilador o motor. Se expresa en revoluciones por minuto (rpm).

Funcionamiento:

• Tacómetro láser

1. Se coloca una cinta reflectante en el eje.

2. El tacómetro emite un haz láser.

3. Cada vez que el láser detecta el reflejo, cuenta una revolución.

• Tacómetro de contacto

1. La punta del tacómetro se coloca sobre el eje.

2. El sensor convierte el movimiento en señales eléctricas.

3. Un procesador calcula las rpm.

Aplicaciones:

• Mantenimiento de motores eléctricos y de combustión:

• Industria manufacturera:

• HVAC (climatización):

• Automoción:

• Energías renovables:

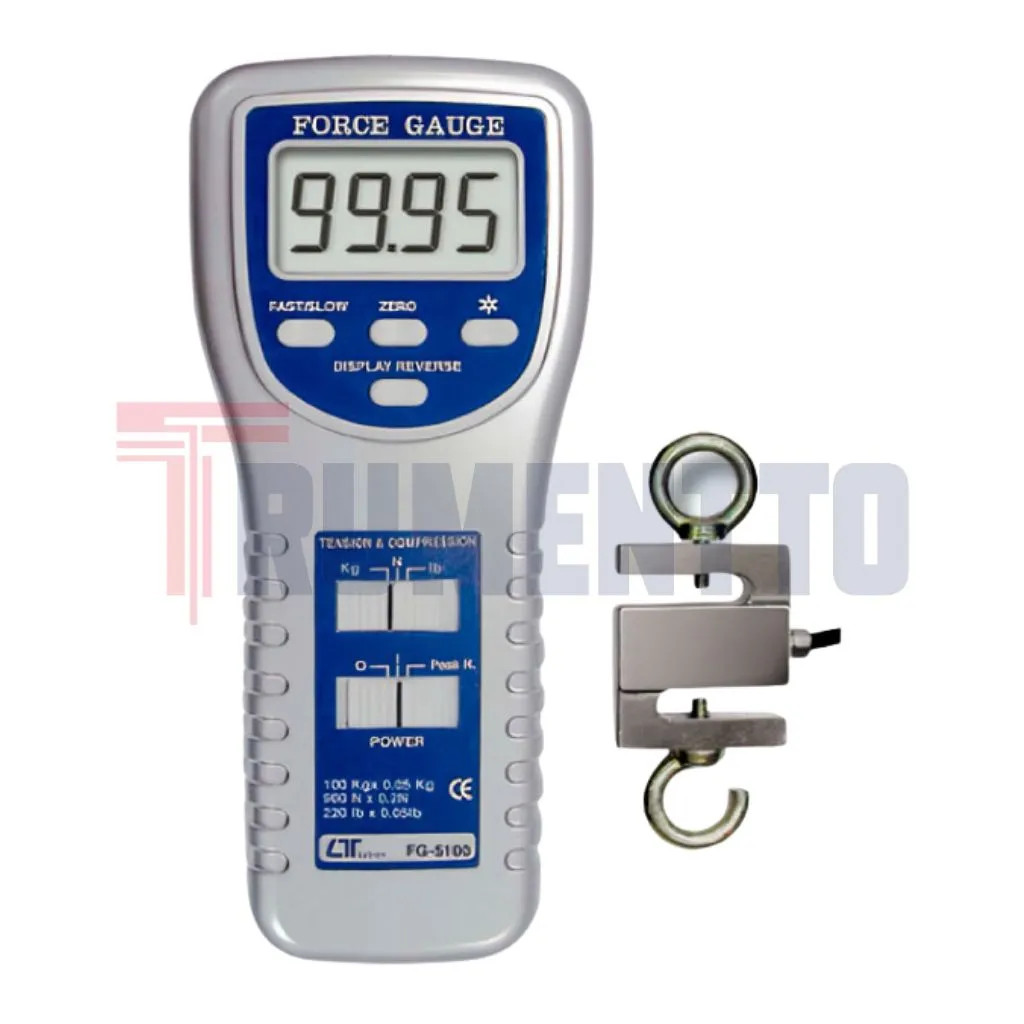

  Dinamómetro Mecánico / Digital

Instrumento que mide fuerza, tracción, peso o tensión.
En su versión moderna utiliza celdas de carga para obtener una lectura digital.

Funcionamiento:

• Dinamómetro mecánico

1. Utiliza un resorte calibrado.

2. La fuerza aplicada estira el resorte.

3. La elongación se convierte en una medida de fuerza.

• Dinamómetro digital

1. Usa una celda de carga (strain gauge).

2. Al aplicar fuerza, se deforma ligeramente.

3. La deformación cambia la resistencia eléctrica.

4. Un circuito convierte ese cambio en Newtons o kilogramos.
